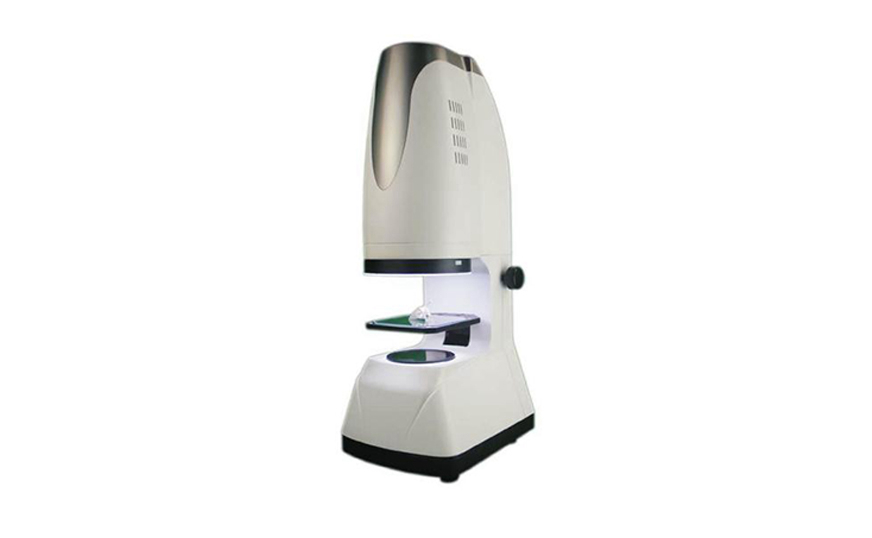

0769-85322382一鍵式快速測量?jī)x
發布時間: 2021-04-10 10:04:25
一鍵快速測量?jī)x是集光、機、電、計算器圖像技術于一體的新型高精度、高科技精密測量?jī)x器。主要適用于電子、模具、線切割、塑料射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑料、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。
一鍵快速測量?jī)x特點：
1.工件任意擺放,儀器自動擺正,大大提高工作效率
2.實時SPC分析報告,可輸出cappk、ppk、cpk、pp值及管制圖
3.測量只需按一鍵，測量100個尺寸只需5秒
4.減少人為誤差，軟件自動匹配模板
5.數據追綜:數據自動存入數據庫,具備可追索性
6.軟件自動識別輪廓曲線、最高點、最低、R角、直線度、真圓度、平行度等形為公差
一鍵快速測量?jī)x規格參數：
|
一鍵快速測量?jī)x |
|||
|
機臺型號 |
WH-30 |
WH-65 |
WH-100 |
|
圖像傳感器 |
HD CCD 500 MILLION PIXELS 高清CCD 500萬像素 |
||
|
視野 |
30mm |
65mm |
100mm |
|
工作距離 |
120mm |
||
|
操作方 |
ONE KEY QUICK MEASURING一鍵測量 |
||
|
機構材質 |
AVIATION ALUMINUM 航空鋁材 |
||
|
測量時間 |
5S |
||
|
測量精度 |
±1µm |
||
|
重復精度 |
±1µm |
||
|
光源 |
HIGH BRIGHTNESS高亮度LED |
||
|
光學鏡頭 |
CHANGE LENS平行光源 |
||
|
光源系統 |
AUTOMATIC CONTROL |
||
|
影像系統 |
EUROPE HIGH RESOLUTION COLOR SYSTEM |
||
|
量測軟件 |
V4.3 MEASURING SOFTWARE |
||
|
計算機硬件 |
PC + LCD COLOR MONITOR |
||
|
外觀尺寸(W*D*H) |
300*400*700 |
300*400*700 |
300*400*700 |
|
機器重量 |
8kg |
9kg |
30kg |
|
電源 |
AC110V ~ AC220V 單相 50/60Hz |
||
